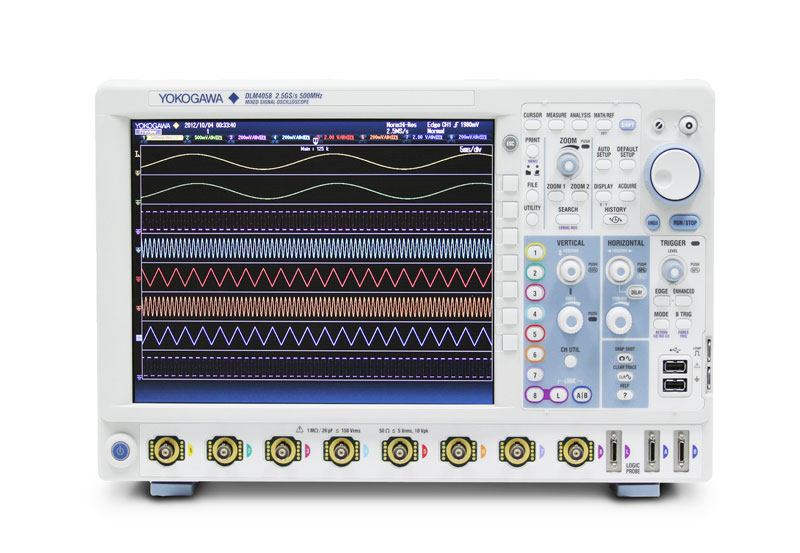

DLM4000混合信号示波器

主要特点

带宽：350MHz和500MHz
采样率：2.5G/s
通道数：8通道
逻辑通道：8-bit逻辑输入通道（标配）
          16-bit逻辑输入（选配）可进行24-bit逻辑分析（选配）
存储深度：250Mpts
显示：12.1英寸LED的大显示屏
独特功能：电源分析功能、串行总线分析功能、实时数字滤波、用户自定义运算等等

技术指标

模拟信号输入
输入通道	CH1 ~ CH8(使用逻辑输入时: CH1 ~ CH7)
输入耦合设置	AC, DC, DC50Ω, GND
输入阻抗	1MΩ ±1.0%, 约20pF  50Ω ±1.0%(VSWR ≤1.4, DC ~ 500MHz)
电压轴灵敏度设置范围	1MΩ    2mV/div ~ 10V/div(步进值1-2-5) 50Ω    2mV/div ~ 500mV/div(步进值1-2-5)
最大输入电压	1MΩ    150Vrms
	50Ω    不能超过5Vrms或10Vpeak
最大DC偏移设置范围	1MΩ    ±1V(2mV/div ~ 50mV/div) ±10V(100mV/div ~ 500mV/div)   ±100V(1V/div ~ 10V/div)
	50Ω    ±1V(2mV/div ~ 50mV/div) ±5V(100mV/div ~ 500mV/div)
DC精度	±(8div的1.5%+偏移电压精度)
偏移电压精度	2mV ~ 50mV/div    ±(设定值的1%+0.2mV)
	100mV ~ 500mV/div ±(设定值的1%+2mV)
	1V ~ 10V/div      ±(设定值的1%+20mV)
频率特性 (当输入振幅为±3div的正弦波时，衰减比为-3dB)*1*2
	DLM4038	DLM4058
1MΩ(使用无源探头)
100mV ~ 100V/div	DC ~ 350MHz	DC ~ 500MHz
20mV ~ 50mV/div	DC ~ 300MHz	DC ~ 400MHz
50Ω
10mV ~ 10V/div	DC ~ 350MHz	DC ~ 500MHz
2mV ~ 5mV/div	DC ~ 300MHz	DC ~ 400MHz
通道间隔离	-34dB＠模拟带宽(典型值)
残余噪声电平	0.4mV rms或0.05div rms中较大的一方(典型值)
A/D分辨率	8-bit(25LSB/div) 最大12-bit(高分辨率模式下)
带宽限制	FULL, 200MHz, 100MHz, 20MHz, 10MHz,5MHz, 2MHz, 1MHz, 500kHz, 250kHz,125kHz, 62.5kHz, 32kHz, 16kHz, 8kHz(每个通道均可设置)
最大采样率
实时采样模式	交错模式关闭 1.25GS/s 交错模式打开 2.5GS/s
重复采样模式	125GS/s
最大记录长度	连续 / 单次 / 单次交错
	标配 1.25M / 6.25M / 12.5Mpts
	/M1 6.25M / 25M / 62.5Mpts
	/M2 12.5M / 62.5M / 125Mpts
通道间去延迟	±100ns
时间轴设置范围	1ns/div ~ 500s/div(步进值1-2-5)
时基精度	±0.002%
逻辑信号输入
输入数	标配 8-bit(该逻辑输入端口和第8个模拟通道共用一个A/D) /L16(即将发布) 24-bit(使用第8通道时为16-bit)
最大开关频率	701988: 100MHz 701989: 250MHz
兼容探头	701988, 701989(8-bit输入)(701980和701981可用)
最小输入电压	701988: 500mVp-p 701989: 300mVp-p
输入范围	701988: ±40V 701989: 阈值 ±6V
最大安全输入电压	±40V(DC+ACpeak)或28Vrms(使用701989)
阈值电平设置范围	701988: ±40V(设置分辨率0.05V) 701989: ±6V(设置分辨率0.05V)
输入阻抗	701988: 约1MΩ/约10pF 701989: 约100kΩ/约3pF
最大采样率	1.25GS/s
最大记录长度	连续/单次
	标配 1.25M/6.25Mpts
	/M1 6.25M/25Mpts
	/M2 12.5M/62.5Mpts
