日本PHOTRON高速摄像机拍摄焊接过程

焊接系统说明
1、系统组成
  一套完整的焊接高速摄像系统有高速摄像机、激光光源、滤镜及数据记录仪和分析软件组成
2、可视化诉求的内容・性能
　①　想看溶滴・溶池的状态　　 选SA -Z或者FASTCAM NOVA系列相机
　　　　　　

　　②　不只是点，还想拍「线」
　　　　　　　（只是点的话，全体状态很难把握）   推荐使用Mini系列

　　③　如果可以，弧光和熔池可以同时观察    推荐使用选SA -Z或者FASTCAM NOVA系列相机
　　　
　　④　找到和电流值之间的关系。         推荐使用Yokogawa DL350、DL850或者DL950和IS8000分析软件

（理由）
　　　　・提高效率・减少不良率
　　　　・只是点的话，焊接全体的过程不好把握
　　　　・控制和成品联系。

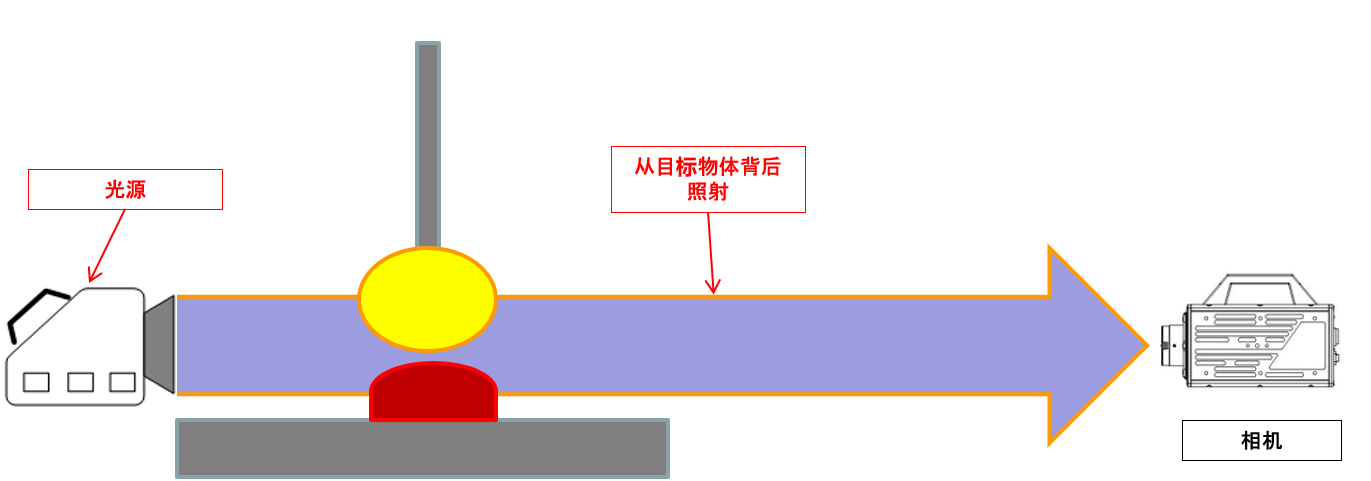

拍摄手法　①逆光拍摄
需要比弧光更强的光源照射　金卤灯拍摄

即使不用激光光源，简易的光源也可以消除弧光的方法「逆光拍摄」。
从目标物体的背面对着相机照射照明，可以消除弧光。
焊锡丝、飞溅等会以「影画」的形式显现。
　　
　　　　※和相机「同一方向照射亮度不足」，不能完全消除弧光。

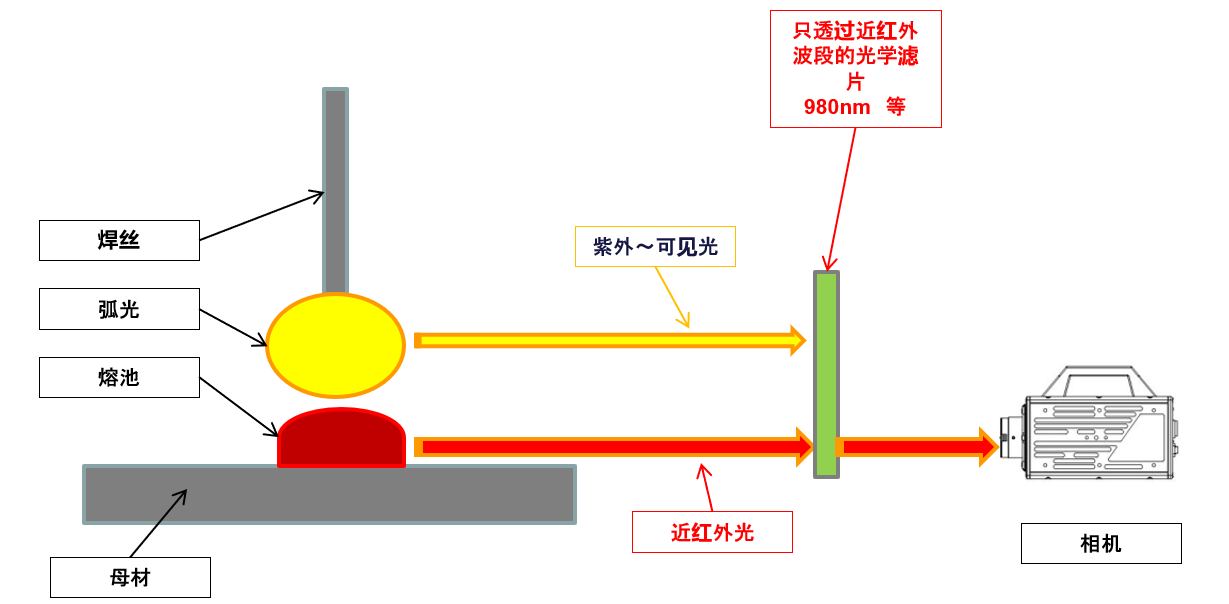

拍摄手法　②　使用光学滤片
使用屏蔽弧光的光学滤片

再强烈的弧光，在近红外领域的波长也会变弱（≒780nm以上～），在这个波段相反的，溶池自身发出的光会变强。
可以使用只能透过近红外波段的光学滤片来拍摄。

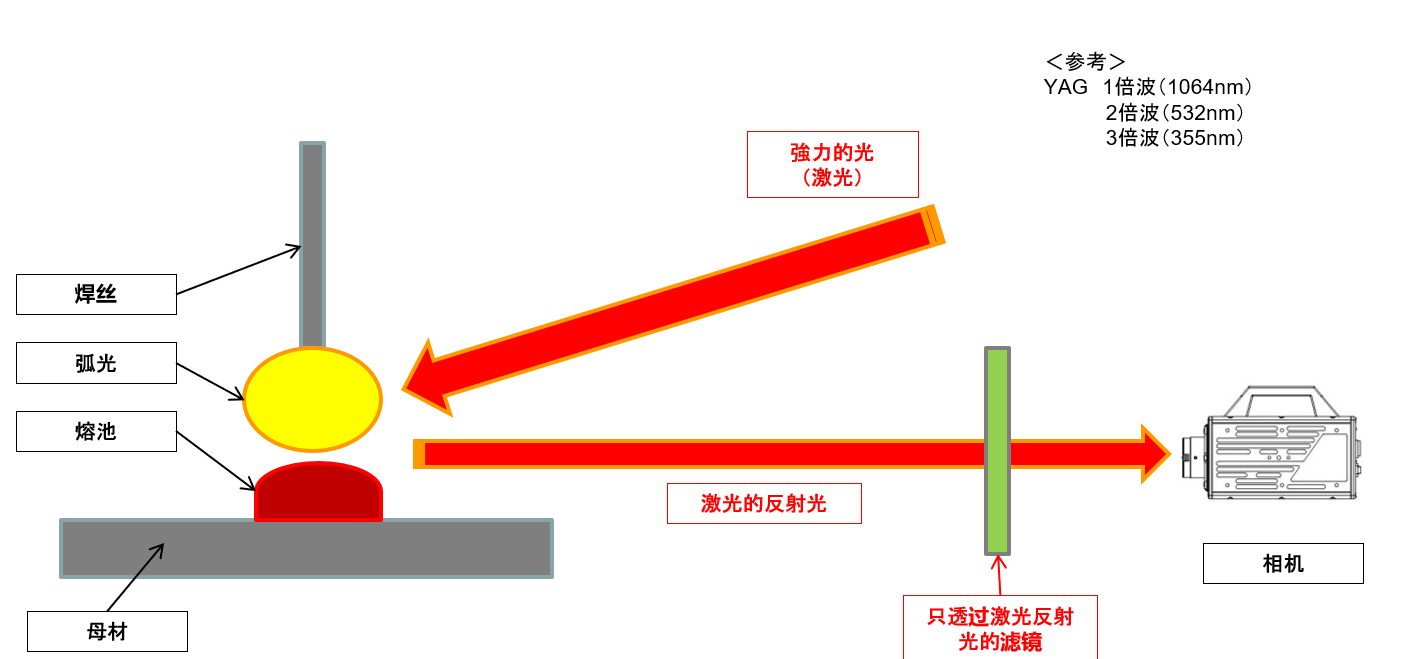

拍摄手法　3、使用激光光源拍摄
使用比弧光更强的光源照射　激光光源

比弧光更强的光源，具体指激光光源。
照射可视或者近红外的强力激光，相机镜头装备只透过其反射光的滤镜，来拍摄。

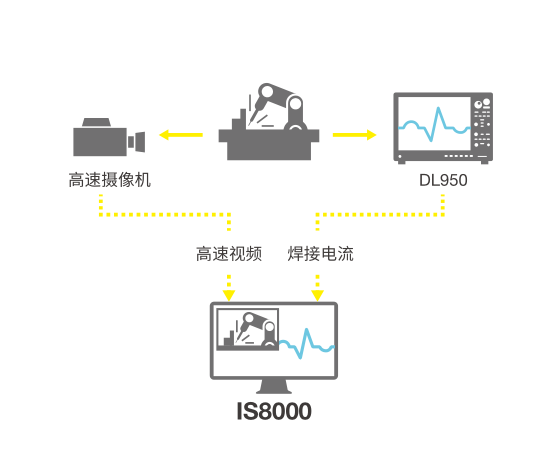

与数据记录仪连接同步观测电流电压变化波形
